当前位置:首页 > 工程案例工程案例
双锥回转干燥机

双锥回转干燥机

项目分类:工程案例
项目描述:双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器,真空泵与干燥机配套,组成真空干燥装置。
产品概述:
     双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器,真空泵与干燥机配套,组成真空干燥装置。(如不需要回收溶剂,冷凝器可不用)本机设计先进,内部结构简单,清扫容易,物料 能够全部排出,操作简便。能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料,故传热系数较高,干燥速率大,不仅节约能源,而且物料 干燥均匀充分,质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。符合药品管理规范“GMP”的要求。

工作原理 :
      SZG 双锥回转真空干燥机为双锥形的回转罐体,罐内在真空状态下,向夹套内通入蒸汽或热水进行加热,热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽,通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下,内外翻动,故加快了物料的干燥速度,提高干燥效率,达到均匀干燥的目的。

特点:
 1、容器不断旋转,物料加热表面得以更新
 2、间接加热,不会被污染
 3、热效率高,比一般烘箱提高2倍以上
 4、容器旋转速度可在3-13rpm范围内调节
 5、恒温控制温度由数显仪显示

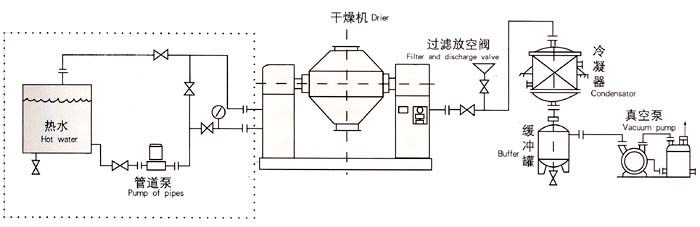

工艺流程图:

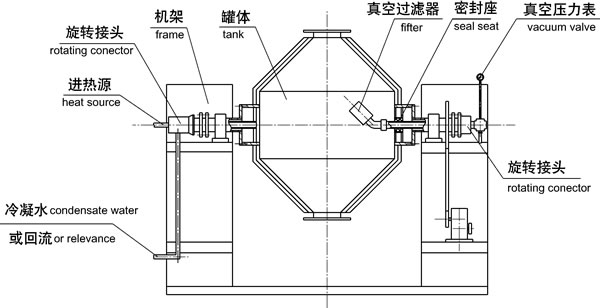

结构流程图:
SZG 系列双锥回转真空干燥机




技术参数:

双锥回转真空干燥机

罐 内 容 积 100 350 500 750 1000 1500 2000 3000 4500
装 料 容 积 ≤ 50 ≤ 175 ≤ 250 ≤ 375 ≤ 500 ≤ 750 ≤1000 ≤1500 ≤ 2250
转 速                          3-13
电 机 功 率 0.75 1.1 1.5 2 3 3 4 7.5 11
占 地 面 积 长 × 宽 2160 × 800 2260 × 800 2350 × 800 2560 × 1000 2860 × 1300 3060 × 1300 3760 × 1400 3760 × 1800 3960 × 2000
回 转 高 度 1750 2100 2250 2490 2800 2940 2990 3330 4100
罐 内 设 计 压 力 -0.1-0.15
夹 套 设 计 压 力 ≤0.3
工作温度 罐内≤85      夹套≤140
用冷凝器时,真 空泵型号,功率 2X - 15A
2KW
2X - 15A
2KW
2X - 30A
3KW
2X - 30A
3KW
2X - 70A
5.5KW
JZ JX 300 - 8
7KW
JZ JX 300 - 4
9.5KW
JZ JX 600 - 8
11KW
JZ JX 600 - 4
20.5KW

不用冷凝器时真空泵型号,功率

SK- 0.4
1.5KW
SK- 0.4
1.5KW
SK- 0.8
2.2KW
SK- 2.7B
4KW
SK- 2.7B
4KW
SK- 3
5.5KW
SK- 6
11KW
SK- 6
11KW
SK- 9
15KW
重量 800 1100 1200 1500 2800 3300 3600 5200 6800
注:对干燥前后容积变化很大的物料,其装料系数可适当加大或缩小。

订货须知:
1.加热分蒸气、热水、导热油加热三种方式;
2.订货时请注明物料所能承受的温度或干燥机的使用温度,以便本厂为您选择或提供热源;
3.干燥粘性物料时,本厂将在罐内特别设计“抄板”结构;
4.真空干燥系统中涉及的附件,我厂均可为用户提供和安装,请在订货中说明;
5.本厂可对用户提出的特殊要求设计、制造和安装;
6.整体设备配套按需要加价。

SZG 系列双锥回转真空干燥机:
